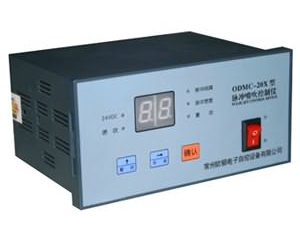

脈沖控制儀使用說明
一 概述 :
脈沖控制儀是脈沖式布袋除塵器噴吹清灰系統的主要控制裝置,它輸出的信號控制脈沖電磁閥,是噴吹壓縮空氣對過濾袋循環清灰,是除塵器的阻力保持在設定范圍內,以保證除塵器的處理能力和吸塵效率。
脈沖噴吹控制儀輸出一個持續電信號的時間,為脈沖寬度。輸出兩個信號之間的時間,稱為脈沖間隔??刂苾x輸出電信號完成一個循環所需要的時間,稱為脈沖周期。
二 技術指標:
1、額定輸入電壓 AC220V(1±10%)
2、額定輸出電壓 DC24V(或AC220V)
3、輸出脈沖間隔調節范圍 1~999秒
4、輸出脈沖寬度調節范圍 0.01~99秒
5、輸出脈沖周期調節范圍 0~99分鐘
6、外形尺寸:10路-160*160*90mm,20路-230*160*90mm,30路-260*180*100mm
三 接線方式
20路接線方式
LN共12345678910…20
‘電源’端子為220v輸入,‘公共端’端子為脈沖閥輸出接線公共線,‘1-12’依次按順序接脈沖閥,‘運行信號’和‘AB’不用接。
四 使用方法:
1、脈沖寬度設置:(單位:0.01秒;最大值為99秒) 按紅色功能鍵,使脈寬指示燈亮,旋轉黑色設置鍵直接調節到所需時間即可。
2、脈沖間隔設置:(單位:1秒;最大值為9999秒) 按功能鍵,使間隔指示燈亮,旋轉設置鍵直接調節到所需時間即可。
3、脈沖周期設置:(單位:10秒;最大值為99分鐘) 按功能鍵,使周期指示燈亮,旋轉設置鍵直接調節到所需時間即可 。
4、輸出路數設置:按功能鍵,使輸出路數指示燈亮,旋轉設置鍵直接調節到所需數字即可
